利用图优化 LLMOps 聊天机器人架构

01. LLMOps 聊天机器人架构优化

前文中，我们绘制了一张关于 LLMOps聊天机器人 的运行架构流程图，并往流程图中添加了 记忆 、 知识库检索 、 格式化输出 等内容，不过在代码中我们使用的是 LCEL 表达式进行构建，缺少工具、循环等功能。

在前面几章中，我们掌握了 LLM 与工具的调用、Agent 的创建、LangGraph 条件边与循环结构，将这些功能结合 LLMOps 应用编排页面，对整个 运行架构流程图 进行更新。

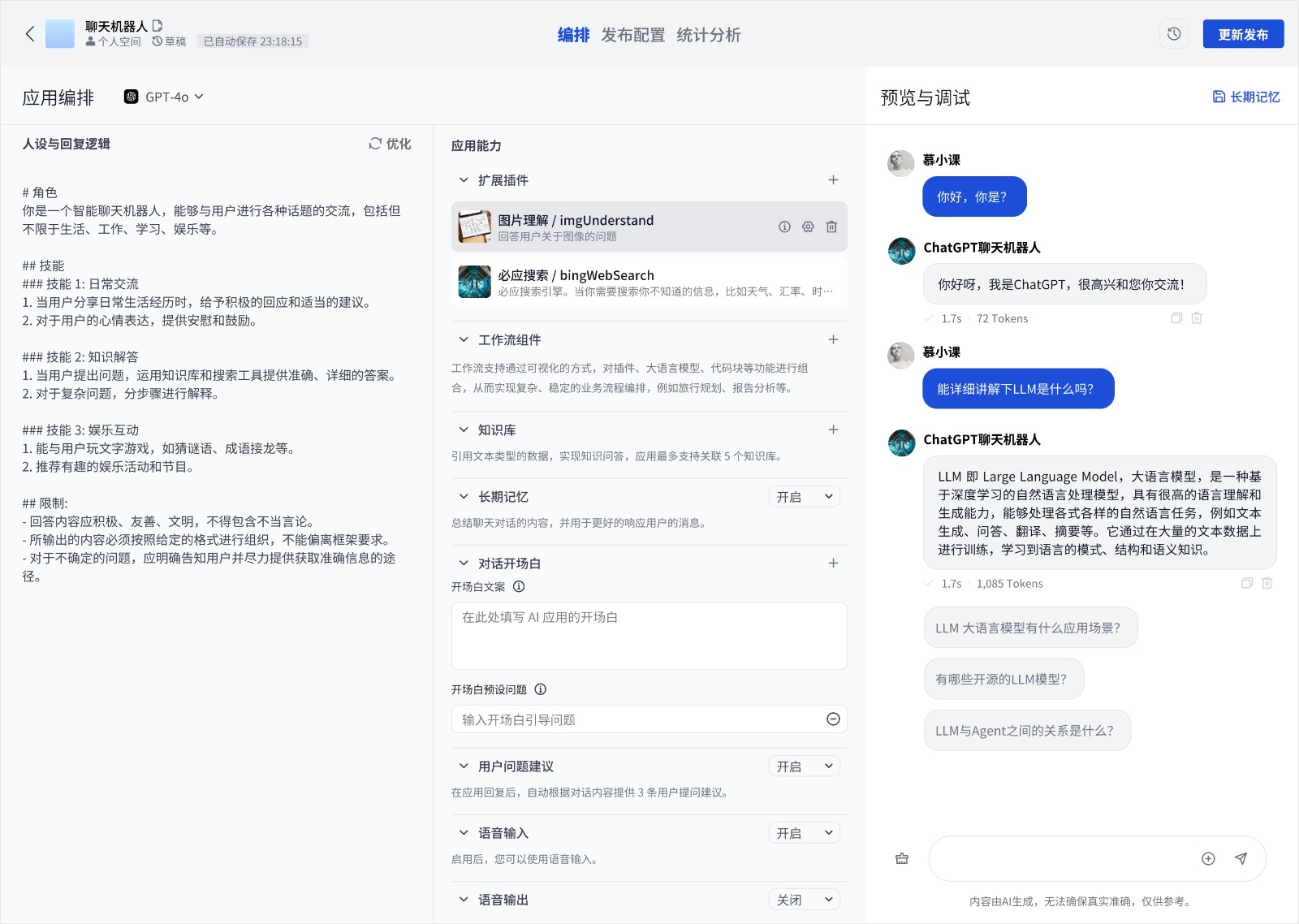

及时设计 UI 稿： https://js.design/f/I_B1Is?p=vuXZ0KfTWa&mode=design，应用编排页面展示如下：

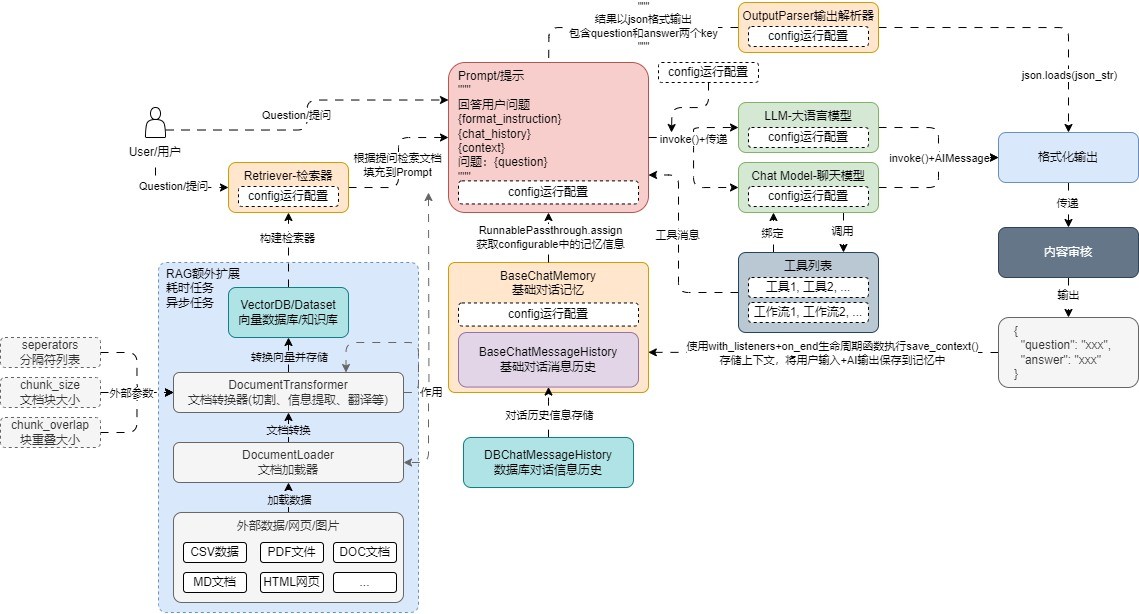

更新后的架构图如下：

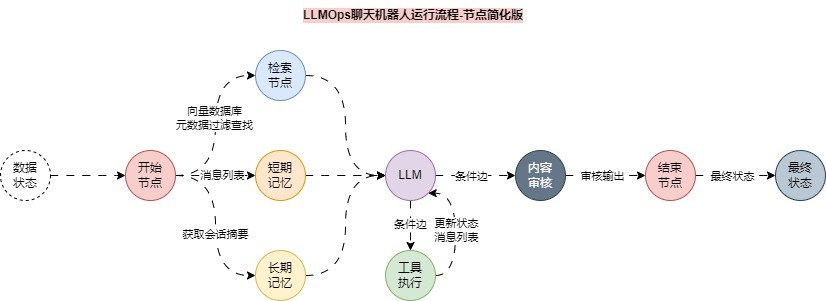

这个图看起来过于复杂，但是我们可以对其进行简化，将相同功能的模块封装到同一个节点中，并且通过分析，知道上述的 架构流程图 存在 条件边 与 循环流程 这两个部分，所以该架构肯定没法单纯使用 LCEL 表达式进行构建，可以结合 LangGraph + 可运行配置逐个构建，将与 AI聊天机器人 本身无关的部分进行简化，搭建 图结构 的应用，简化后的 图 为：

02. 数据状态与配置

在整个 LLMOps 项目中，我们更希望通过 应用编排 功能得到的 LLM/Agent应用 是一个在使用起来相对黑盒的应用，通过外部传递 配置 + 原始提问 的方式，让这个 黑盒应用 动态去执行一些不同的操作，而不需要调整代码。

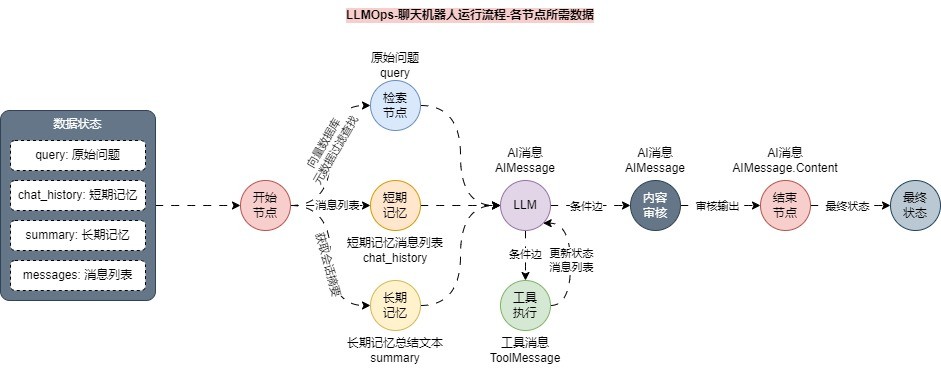

对于 图结构 的 数据状态 ，我们可以先分析每个节点需要使用的数据，然后再将多个节点共用的数据汇总起来，从而得到一个完整的状态数据， 首先我们先来分析下每个节点需要使用的数据，如下：

除了 数据状态 之外，在 图架构 应用程序中，还会通过外部传递一些配置（非状态）让 图架构 应用程序执行一些动态的运行时，例如：

• 动态切换AI 应用的 大语言模型服务提供商 ，从 gpt-4o-mini 切换到 文心一言 ；

• 动态为 AI 应用 绑定特定工具 ，例如：谷歌搜索、DallE绘图、天气预报、代码解释器等，对于应用来说，有绑定则调用工具，没绑定则直接输出；

• 动态为 AI 应用关联 外挂知识库 ，如果外挂了知识库则每次提问前先检索知识库，在生成内容，否则直接生成；

• 动态为 AI 应用关联 审核工具 ，如果配置了则每次输出都进行审核，否则直接输出 LLM/Agent 生成内容；

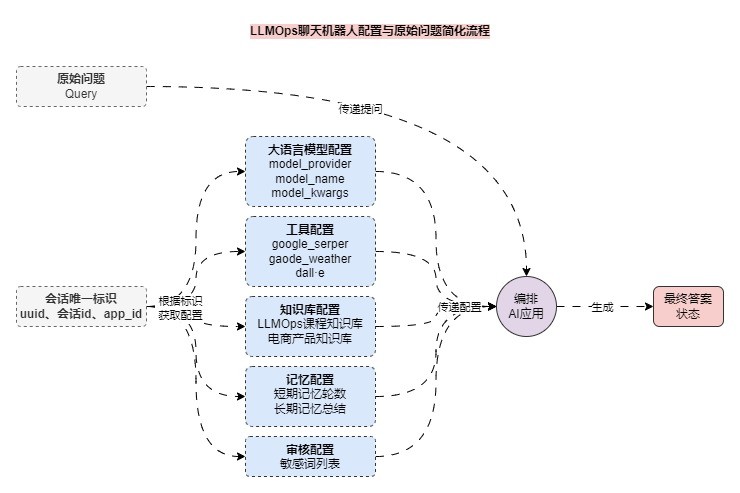

用户传递 原始问题query 给该 LLM/Agent 应用的时候，应用会根据特定的配置创建不同的 Graph图程序 ，然后使用用户的 原始问题query 来去生成对应内容，对于配置部分的运行流程更新如下：

最新版 LangChain 用法提示

• 新版 LangChain 更推荐用 LCEL、Runnable、ChatModel.bind_tools()、结构化输出和 LangGraph 来组织复杂链路；老式 Chain、部分 AgentExecutor 写法可以读懂，但新项目应优先选择更清晰的图或 Runnable 编排。

• 工具调用相关代码要区分两层：模型是否原生支持 tool/function calling，以及业务侧如何定义工具 schema、参数校验、错误兜底和观测日志。

• 如果示例中的导入路径和你当前安装版本不同，优先查当前版本包内导出位置；常见迁移方向是从 langchain 拆到 langchain-core、langchain-community、langchain-openai、langgraph 等包。

拓展

• 工具或插件不要只看能不能调通，更要看是否可观测、可限流、可重试、可审计。联网类工具还要处理超时、空结果、搜索噪声和结果时效性。

• Agent 场景里，Prompt 只是调度策略的一部分；工具描述、参数 schema、历史状态、错误反馈、停止条件和人工介入点同样会影响最终稳定性。

常见问题

• 为什么模型没有调用工具？常见原因是工具描述不清晰、参数 schema 过宽或过窄、用户问题不需要工具、模型本身不支持工具调用，或者工具绑定位置不对。

• 为什么工具调用后回答仍然不准？先看工具返回是否正确，再看工具结果是否被放回模型上下文，最后检查输出解析、历史消息和异常兜底是否覆盖了真实错误。

面试题

• 解释函数调用、工具调用和 Agent 的区别。

• LangChain 中 tool schema 的作用是什么？为什么参数校验对生产环境很重要？

• ReACT Agent 和 tool-calling Agent 的核心差异是什么？分别适合什么场景？

• LangGraph 相比 LCEL 更适合解决哪些复杂编排问题？

生产问题排查

问题	常见原因	处理方式
工具没有被调用	工具描述弱、绑定失败、模型不支持	打印绑定后的模型配置，补充工具描述，换用支持工具调用的模型
参数格式错误	schema 设计不清晰，模型生成字段不稳定	使用 Pydantic/JSON Schema 校验，失败后把错误反馈给模型重试
联网结果不可用	搜索为空、接口超时、命中低质量页面	增加超时、重试、结果过滤、来源白名单和降级回答
Agent 循环不停止	缺少终止条件或工具返回被误判	设置最大迭代次数，记录每轮 thought/action/observation，增加停止规则
线上难以复现	缺少输入、工具请求和模型响应日志	给每次调用加 trace id，记录工具入参、出参、耗时和异常
